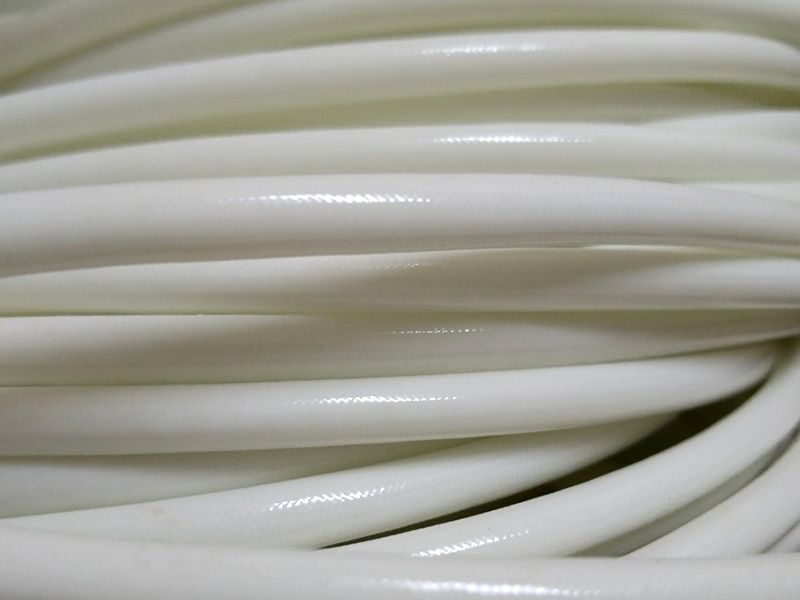

由無碱玻璃纖維紗編織成管後，塗以矽橡膠高溫處而成，具有比矽樹脂玻璃纖維套管更加良好的介電性、自熄性和柔軟性，廣泛的應用於H&N級電機、家用電器、電熱設備及各種燈具等絕緣保護。
| 項目 | 說明 |
|---|---|
| 主要成分 | 1. 無碱玻璃纖維紗（sio2） 2. 有機矽樹脂：固含量近於100% 3. 溶劑爲二甲苯 |
| 特性 | 1. 絕緣性能好，經多次浸漬高比重矽膠，耐電壓達4000V以上。 2. 耐溫高（-10℃～200℃） 3. 良好的阻燃性符合VW-1測試標準 |
| 根據浸油次數的多少及所浸矽樹脂固含量成分比例分類 | 4000V |
| 型號 | 測試條件 | 耐燃燒性 | 耐溫 | 平均電壓 | 個別質 |
|---|---|---|---|---|---|
| LR-40N | UL-1441 | UL VW-1 | +200℃ -10℃ | 4000V | 3000V |
規格表 Product dimensions
| 內徑 lnside diameter | 壁厚 Wall thickness | |
|---|---|---|
| 標準 Range | 公差 Tolerance | |
| 0.5-2.0mm | 0.20±0.00mm | 0.40±0.05mm |
| 2.5-3.0mm | 0.25±0.00mm | 0.40±0.05mm |
| 3.5-5.0mm | 0.35±0.00mm | 0.45±0.05mm |
| 6.0-9.0mm | 0.50±0.00mm | 0.50±0.05mm |
| 10.0-12.0mm | 0.70±0.00mm | 0.60±0.05mm |
性能參數 Specification
| 項目ITEM | 性能指標 VALUE |
|---|---|
| 連續使用參數範圍 Continuous Operating Temperature | -10℃+200℃ |
| 耐溫性 Temperature Endurance | 200℃±2℃168≧1/2原電壓質 |
| 熱老化 Aging Test | 260℃、6小時、無裂紋 |
| 冷彎曲 Cold Beng | 無裂紋 |
| 水平燃燒 Horizontal Flame Test | ＞30秒 |
| 燃燒(VW-1) Flame Retardance | ＞30秒 |
| 體積電阻 Volume Resistivity | 10 Ω cm |
| 水解穩定性 Submerge Water Test | 不發黏、不變形、不軟化 |
